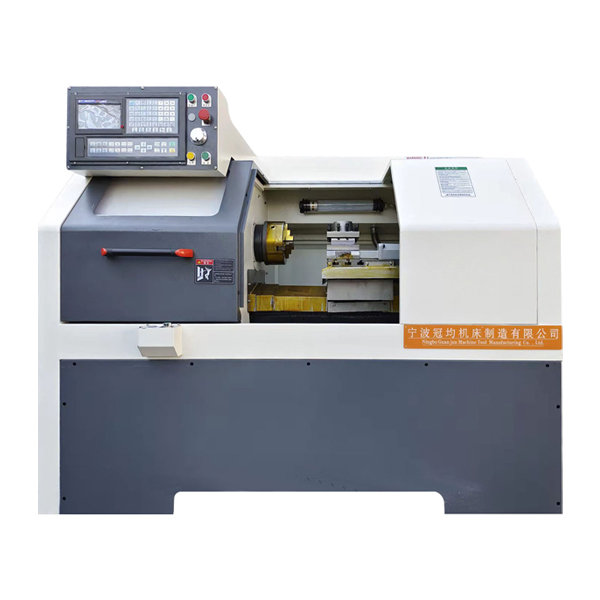

CK400L

产品描述

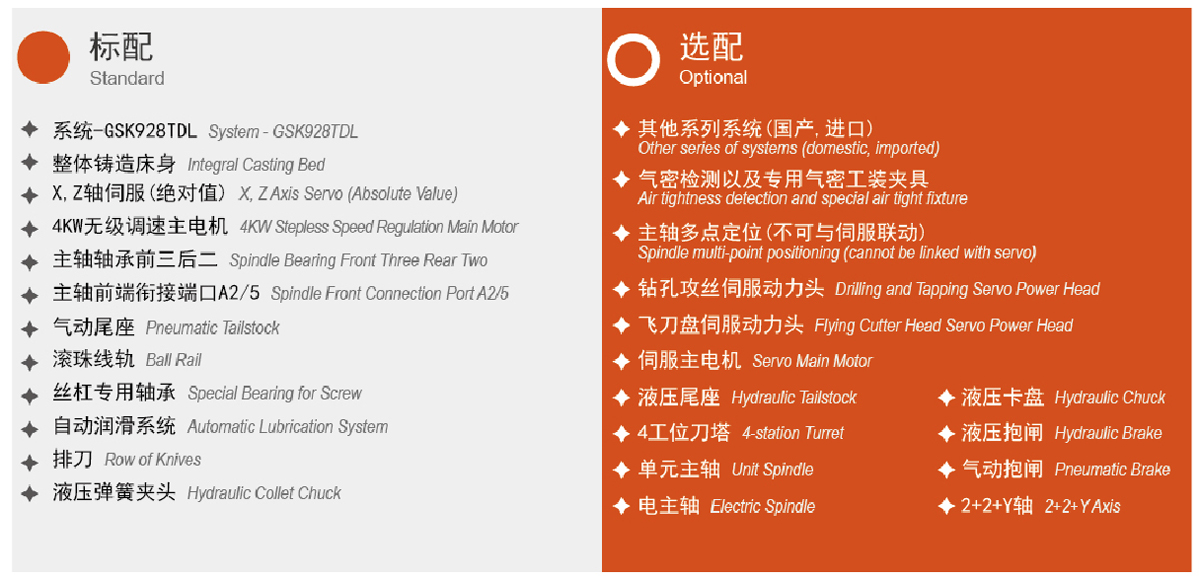

配置（disposition）
●系统（KND／GSK） ●丝杆（启尖） ●线轨（台湾上银） ●主轴（机械主轴）
●夹紧（液压／气动） ●电气（正泰） ●床身（整体铸造） ●刀架（41粒力塔）

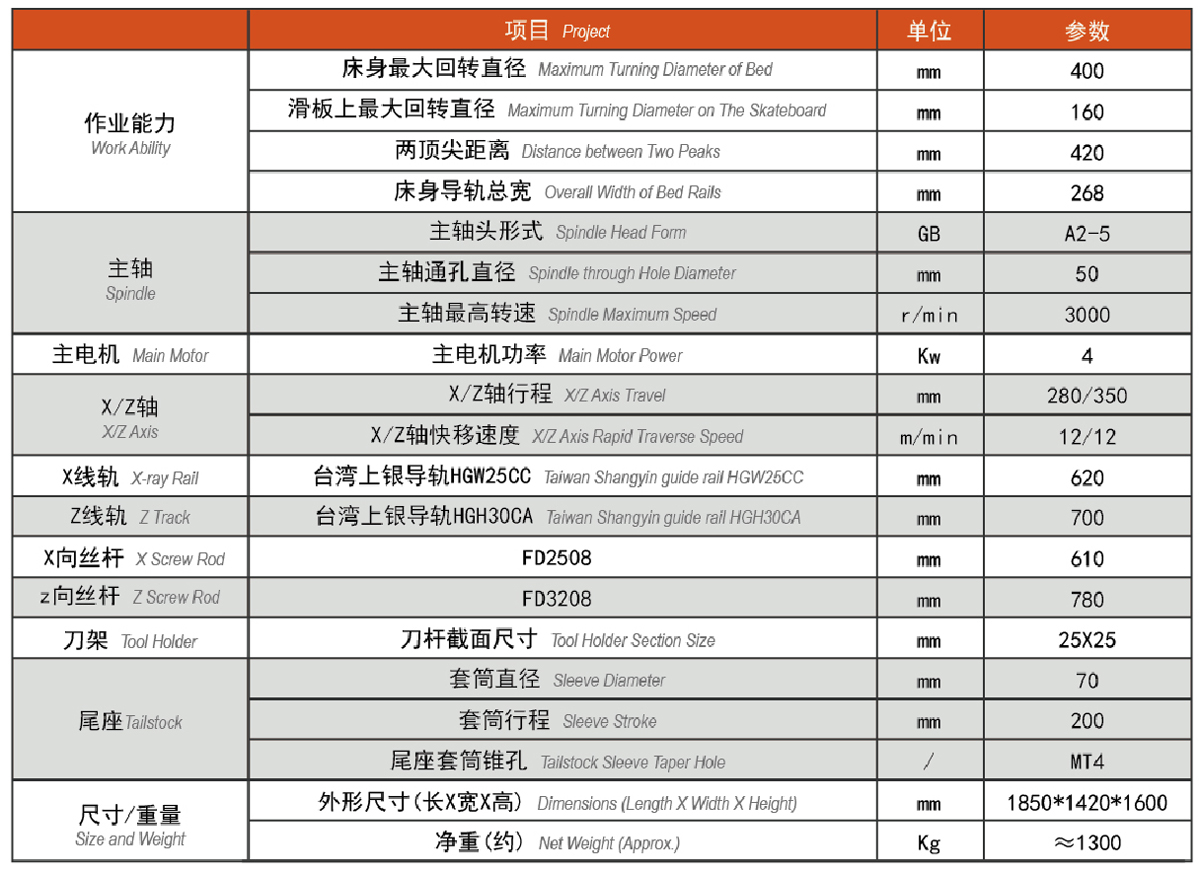

技术参数（parametern）
加工范围（Processing range）
回转直径（Maximum swing diameter）	Ø400mm
加工直径（Maximum processing diameter）	Ø150mm
加工长度（Maximum processing length）	420mm
主轴（Spindle）
转速（Maximum speed）	3000rpm
主机功率（Host power）	4kW
主轴端部形式（Spindle end form）	A2-5
主轴孔直径（Spindle bore diameter）	Ø56mm
刀架（Knife）
刀具数量（Number of knives）	9pcs
镗刀杆直径（Maximum boring bar diameter）	Ø20mm
刀方规格（Knife specifications）	20x20
刀架类型（Knife holder type）	排刀／4工位电动刀架
行程（Itinerary）
X轴行程（X-axis travel）	560mm
Z轴行程（Z-axis travel）	350mm
X轴快速进给速度（X-axis rapid traverse speed）	20m/min
Z轴快速进给速度（Z-axis rapid traverse speed）	20m/min
精度（Precision）
X轴定位精度（X-axis positioning accuracy）	0.003mm
Z轴定位精度（Z-axis positioning accuracy）	0.003mm
X轴重复定位精度（X-axis repeatability）	0.003mm
Z轴重复定位精度（Z-axis repeatability）	0.003mm
尺寸（Size）
外形尺寸：长x宽x高（Dimensions：LXWXH）	1850x14200x1600
整机重量（weight）	约1700Kg
